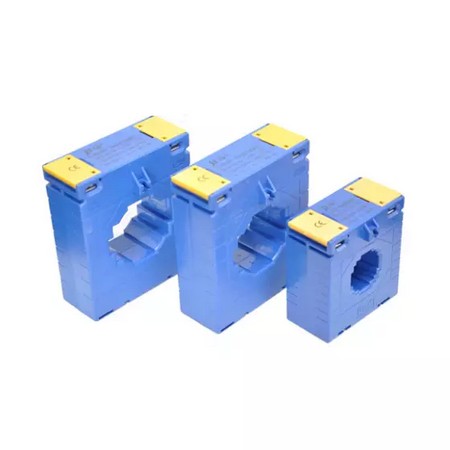

Transformadores de Corrente

Descrição do Produto

O transformador de corrente é um dispositivo utilizado para medir correntes elétricas de alta intensidade. Ele é amplamente utilizado em sistemas elétricos de distribuição, transmissão e geração de energia, bem como em equipamentos industriais e de proteção.Quer saber mais sobre as características, tipos e muito mais? Leia os tópicos abaixo.

• O que é um transformador de corrente?


• Funcionalidade do transformador de corrente


• Características


• Tipos e aplicações

O que é um transformador de corrente?

O transformador de corrente é um dispositivo utilizado em sistemas elétricos para medir correntes de alta intensidade com segurança e precisão.

Esse transformador é projetado para reduzir a corrente de alta intensidade para um valor proporcionalmente menor, facilitando a medição e a interpretação dos resultados.

Ele permite que os instrumentos de medição sejam conectados de forma segura, sem a necessidade de lidar diretamente com correntes perigosas.

Os transformadores de corrente são amplamente utilizados em subestações, usinas geradoras, linhas de transmissão e distribuição, entre outros sistemas elétricos de potência.

Funcionalidade do transformador de corrente

Também conhecido como TC (Transformador de Corrente) ou TCs, ele desempenha um papel essencial na medição e proteção de sistemas elétricos.

Os transformadores de corrente funcionam com base nos princípios da indução eletromagnética.

Eles consistem em um enrolamento primário, pelo qual a corrente a ser medida passa, e um enrolamento secundário conectado a um instrumento de medição ou dispositivo de proteção.

A relação de transformação entre o enrolamento primário e secundário permite obter uma corrente proporcionalmente menor para medição.

Os transformadores de corrente desempenham um papel importante ao reduzir a corrente elétrica a um nível compatível com os instrumentos de medição convencionais.

Isso não apenas facilita a medição precisa, mas também protege o sistema elétrico contra sobrecorrentes, curto-circuitos e outras condições anormais.

Características do transformador de corrente

Os transformadores de corrente possuem diversas características que o tornam um dispositivo fundamental na área elétrica.

Ele é amplamente utilizado em várias aplicações, sendo projetado para transformar correntes elétricas de alto valor em correntes de menor intensidade.

Os transformadores de corrente mais comumente utilizados são aqueles com corrente nominal.

Neles, o enrolamento primário possui menos espiras, enquanto o enrolamento secundário possui mais espiras, geralmente com fios mais finos.

Essa configuração permite que os transformadores de corrente sejam dimensionados de forma adequada para sua aplicação, proporcionando medições precisas e garantindo a segurança dos equipamentos.

Uma das características importantes é sua relação de transformação, que define a proporção entre a corrente do circuito primário e a corrente no circuito secundário.

Essa relação é expressa como uma fração ou um valor decimal e permite adaptar as correntes às necessidades específicas do sistema elétrico.

Além disso, os transformadores de corrente oferecem isolamento galvânico, o que significa que há uma separação elétrica entre o circuito primário e o secundário.

Isso garante a segurança das medições, evitando curtos-circuitos e protegendo os equipamentos de medição de danos.

A precisão é outra característica fundamental desses transformadores. Eles são calibrados e possuem uma faixa de operação específica para garantir leituras precisas das correntes elétricas.

Dessa forma, os transformadores de corrente fornecem informações confiáveis sobre o comportamento do sistema elétrico.

Os transformadores de corrente são projetados para operar em uma faixa de frequência específica, que varia dependendo da aplicação.

Geralmente, eles são projetados para frequências industriais comuns, como 50 Hz ou 60 Hz, garantindo sua compatibilidade com os sistemas elétricos existentes.

Além disso, esses dispositivos possuem capacidade de suportar sobrecargas temporárias.

Eles são capazes de lidar com correntes de curta duração acima de sua corrente nominal, o que é especialmente útil para lidar com transientes e picos de corrente que podem ocorrer nos sistemas elétricos.

Essas características tornam os transformadores de corrente essenciais para a medição e proteção de sistemas elétricos.

Sua capacidade de transformar correntes de alto valor em correntes de menor intensidade com precisão, aliada ao isolamento galvânico e à capacidade de suportar sobrecargas, garante o funcionamento seguro e eficiente dos sistemas elétricos modernos.

Tipos e aplicações do transformador de corrente

Os transformadores de corrente são dispositivos fundamentais no campo elétrico e existem diferentes tipos para atender a uma variedade de aplicações específicas.

Alguns dos principais tipos de transformadores de corrente e suas aplicações, incluem:

Transformador de corrente de núcleo dividido

Esse tipo de transformador de corrente é amplamente utilizado em sistemas de distribuição de energia elétrica.

Ele possui um núcleo dividido, o que permite que seja instalado ao redor de um condutor sem interromper o fluxo da corrente.

É comumente utilizado para medição e monitoramento de correntes em linhas de transmissão de média e alta tensão.

Transformador de Corrente de Núcleo Sólido

Os transformadores de corrente de núcleo sólido são frequentemente empregados em sistemas de proteção.

Eles são projetados para detectar correntes de falta e ativar mecanismos de desligamento, proporcionando uma resposta rápida para evitar danos aos equipamentos e garantir a segurança dos sistemas elétricos.

Transformador de Corrente de Núcleo Toroidal

Esse tipo de transformador de corrente é caracterizado por um núcleo em forma de anel.

Ele é conhecido por sua alta precisão e é frequentemente utilizado em aplicações de medição e controle de energia, como sistemas de medição de consumo e dispositivos de monitoramento de qualidade de energia.

Transformador de Corrente de Alta Frequência

Esse tipo de transformador de corrente é utilizado em aplicações que envolvem correntes alternadas de alta frequência, como equipamentos de telecomunicações.

Eles são projetados para operar em frequências mais altas, fornecendo medições precisas e confiáveis em ambientes de alta frequência.

Quanto às aplicações, os transformadores de corrente desempenham um papel fundamental em várias áreas:

• Distribuição de energia: eles são utilizados para medição e monitoramento de correntes em linhas de transmissão e distribuição de energia elétrica, garantindo o fornecimento seguro e eficiente de eletricidade;


• Proteção de equipamentos: os transformadores de corrente desempenham um papel crucial na detecção de falhas e ativação de sistemas de proteção, como relés de sobrecorrente e relés de falta, evitando danos aos equipamentos elétricos;


• Monitoramento de energia: são aplicados em sistemas de medição de consumo de energia, permitindo o monitoramento e controle preciso do uso de energia em residências, edifícios comerciais e industriais;


• Energia renovável: os transformadores de corrente são utilizados em sistemas de energia solar e eólica, permitindo a medição e monitoramento da corrente produzida pelos painéis solares e turbinas eólicas.

Com sua ampla gama de aplicações, os transformadores desempenham um papel fundamental na garantia do funcionamento seguro e eficiente dos sistemas elétricos.

Com fornecedores especializados, o Soluções Industriais pode ajudá-lo a encontrar os transformadores de corrente adequados. Entre em contato e solicite um orçamento!
